Diese Sendeanlage befindet sich auf 925 Metern Seehöhe auf
dem Lichtenberg nahe der Landeshauptstadt Linz in
Oberösterreich. Der Sender ist von Linz aus über eine
Landstraße erreichbar, die zur Giselawarte ("Gis") führt.
Von da aus sind es etwa 5 Minuten Gehweg zum Sender. Die
Reichweite des Senders auf UKW ist sehr groß: Das Kerngebiet
ist ein Großteil des Bundeslandes Oberösterreich, sowie
Teile Niederösterreichs. Weiters kann der Sender auch in Salzburg und
stellenweise in der
Steiermark, sowie auch Tschechien und Bayern empfangen werden.

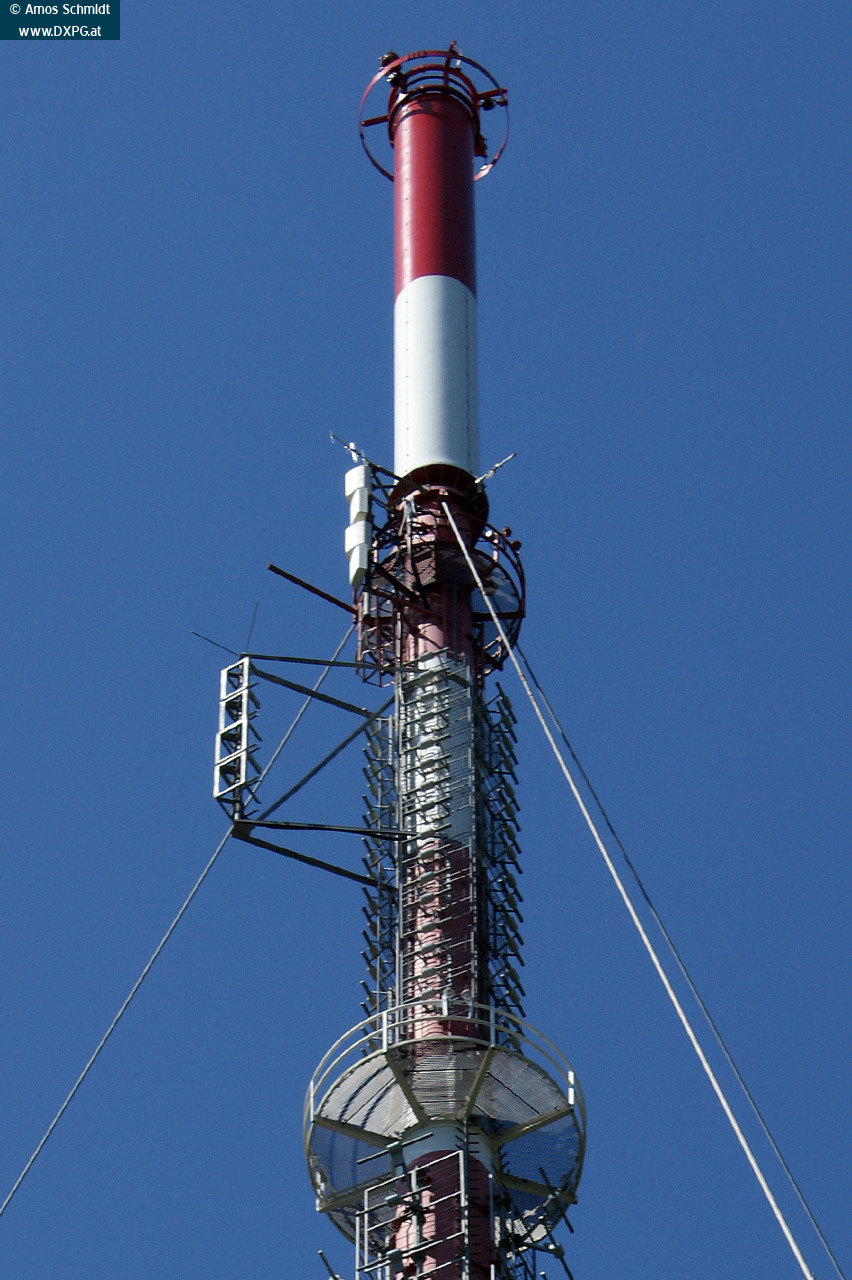

Der 155 Meter hohe Sendemast ist ein 3-fach in drei Ebenen
abgespannter Stahlrohrmast mit
GFK-Antennenzylinder. Im Mast befindet sich ein Aufzug, der
auf 73 Meter Höhe führt. Die Sendeanlage wurde 1959-1960
erbaut. Bis 22. Oktober 2007 wurden vom
Lichtenberg analog die TV-Programme ORF 1, ORF 2 und ATV
ausgestrahlt. Die DVB-T Ausstrahlung wurde bereits am
26. Oktober 2006 begonnen. Im Jahr 2013 folgten drei
Bouquets im DVB-T2-Standard, in denen Pay-TV (Anbieter
SimpliTV) übertragen wird. Die Programme werden über ein
digitales Leitungsnetz von A1 Telekom Austria zugeführt.
Ersatzweise steht für UKW Empfang über Satellit sowie
Ballempfang vom Sender Wien 1/Kahlenberg zur
Verfügung. Die UKW-Antennen sind horizontal und
rundstrahlend montiert. Ein weiteres horizontales
Antennenfeld sendet nach 130° und 170° gerichtet, ein
zirkulares Antennenfeld sendet nach 170° gerichtet. Die
UHF-Antennen für DVB-T im GFK-Zylinder senden horizontal mit
Rundstrahlung, weitere UHF-Antennen in Richtung 130°. Weiters befinden sich auf dem Mast
Empfangsantennen für Reportagefunk und Ersatzzubringung,
Funk- und Richtfunkantennen für Polizei, Mobilfunk etc.
Der Sender wird über eine 30 kV-Leitung von der Linz AG gespeist und
verbraucht im Jahr durchschnittlich 1.500 MWh. Eine Notstromversorgung durch
einen 360 kW Dieselmotor und einen 400 kVA Synchrongenerator
stellt den uneingeschränkten Sendebetrieb bei Stromausfällen
sicher. Ein Dieseltank mit 10.000 Litern Fassungsvermögen
erlaubt eine ausreichend lange Notstromversorgungszeit. Quelle: Informationen über den Mast lt. Info-Broschüre
der ORS (http://www.ors.at/ fileadmin/user_upload/downloads/ Senderfolder_LinzLichtenberg.pdf) Koordinaten:
14° 15' 17" Ost /
48° 23' 05" Nord
Daten zum Sendemast: Höhe
über Meeresspiegel (HASL): 925 m Schwerpunkt der
UKW-Antennen (ANT): 87-97 m HAAT: 697-707 m
UKW
Hitradio Ö3 - 88.80 MHz (100 kW)
ORF Radio Niederösterreich - 90.10 MHz (10 kW)
Kronehit - 92.60 MHz (14,2 kW)
ORF Radio Oberösterreich - 95.20 MHz (100 kW)
Österreich 1 - 97.50 MHz (100 kW)
Life Radio - 100.50 MHz (100 kW)
FM4 - 104.00 MHz (100 kW)
TV (DVB-T)
ORS MUX B - Kanal 37 (100 kW)
ORS MUX A - Kanal 43 (100 kW)
MUX C (Oberösterreich Nord) - Kanal 51 (12,5 kW)
TV (DVB-T2)
ORS MUX F - Kanal 24 (65 kW)
ORS MUX D - Kanal 41 (65 kW)
ORS MUX E - Kanal 45 (65 kW)
Senderfotos:
Die Bilder wurden am 16. August 2013
aufgenommen.
Die Auflösung der großen Bilder beträgt 1280x852 bzw. 852x1280 Pixel. (Zum Vergrößern der
Bilder auf das Thumbnail klicken!)
|
