Senderfotos Kalnik

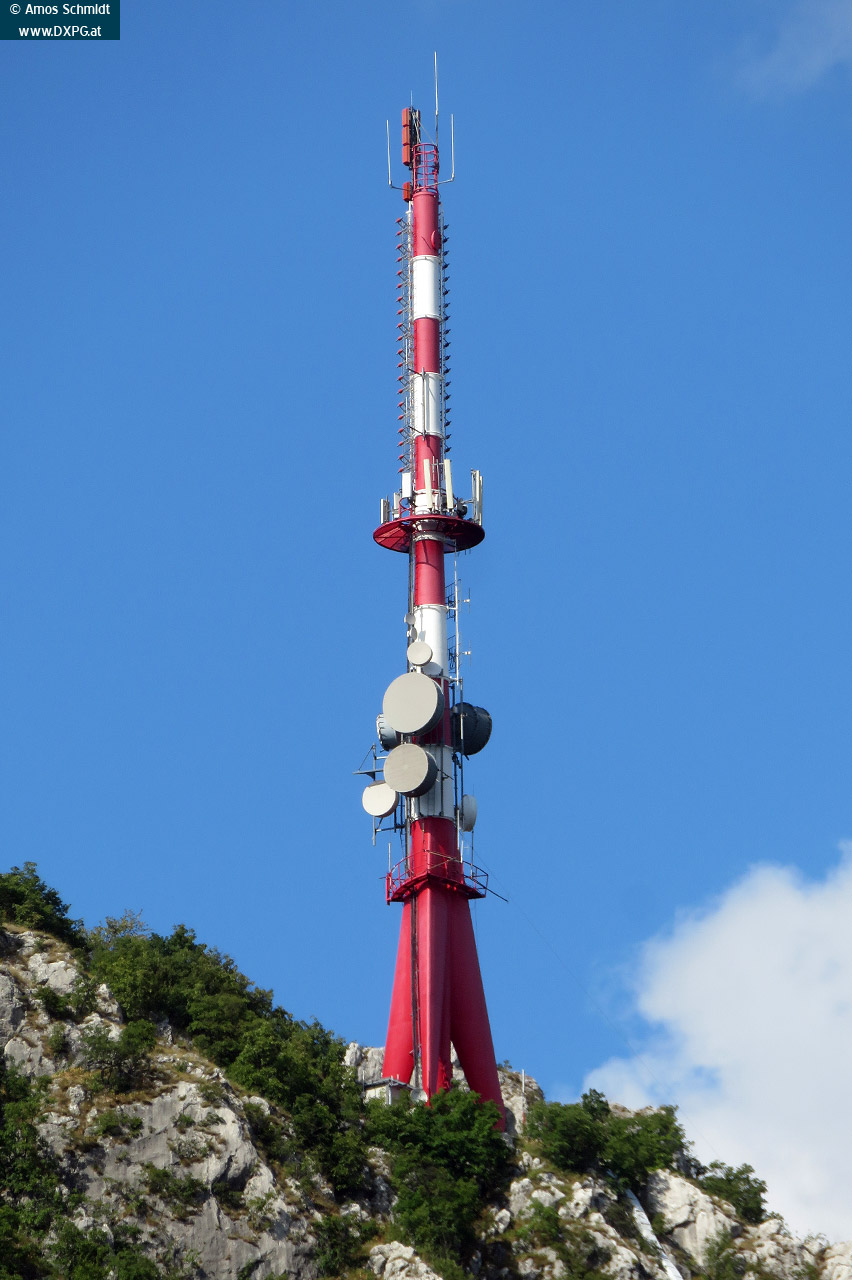

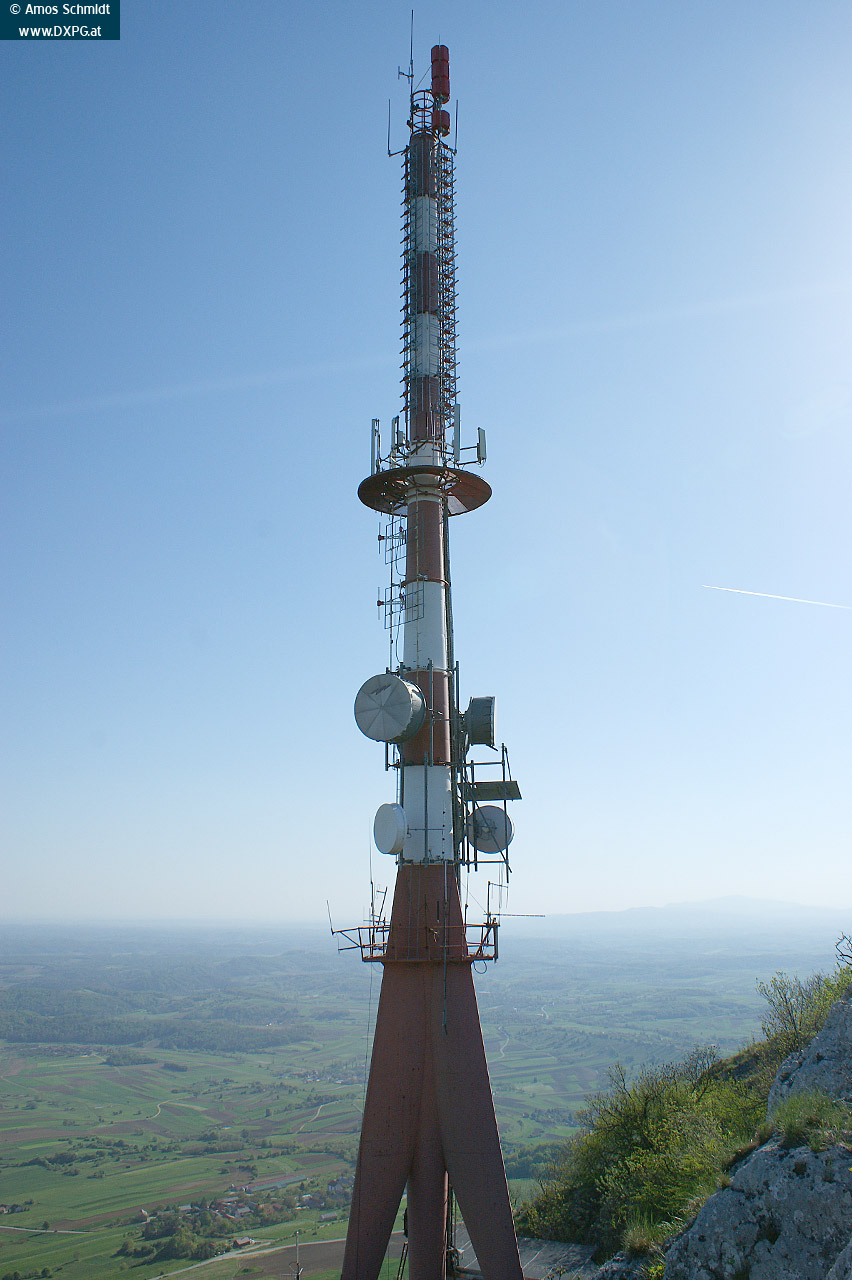

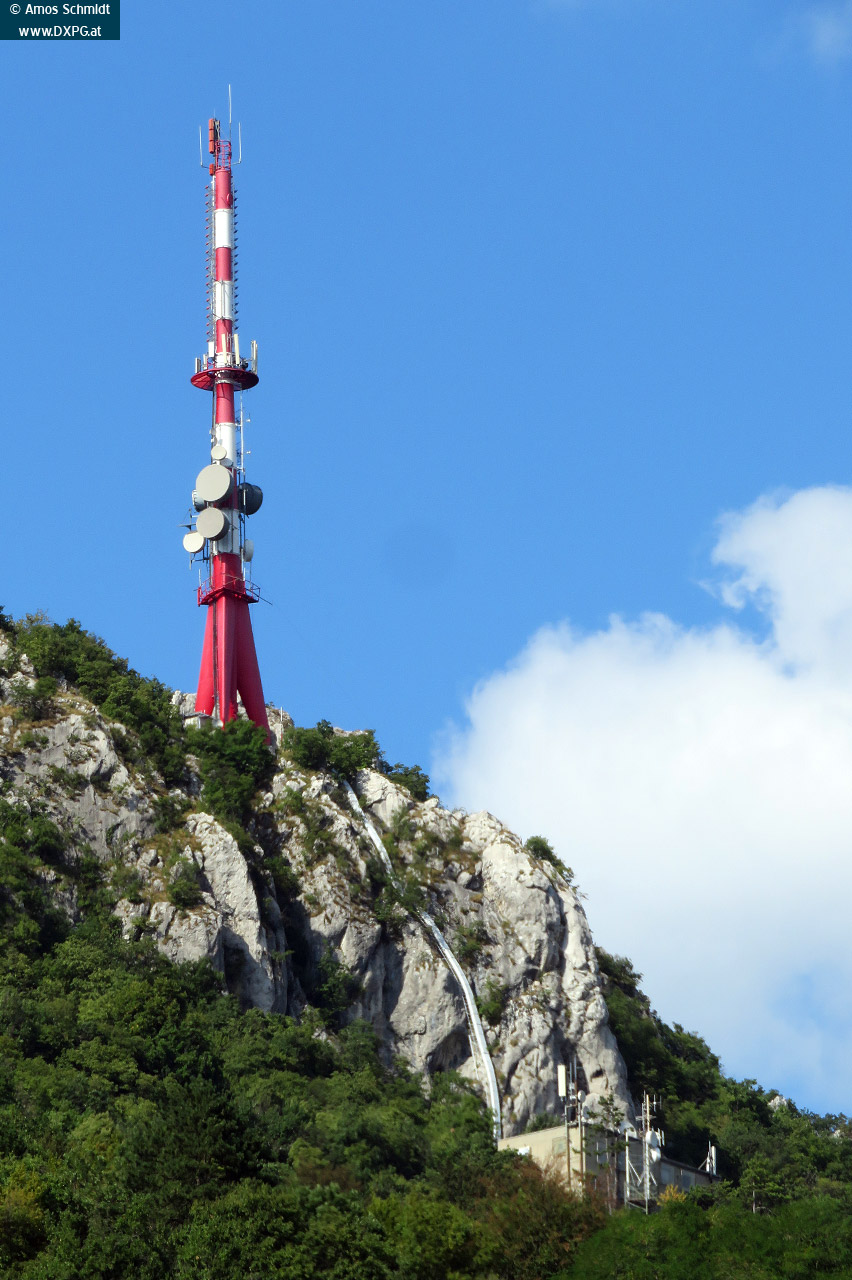

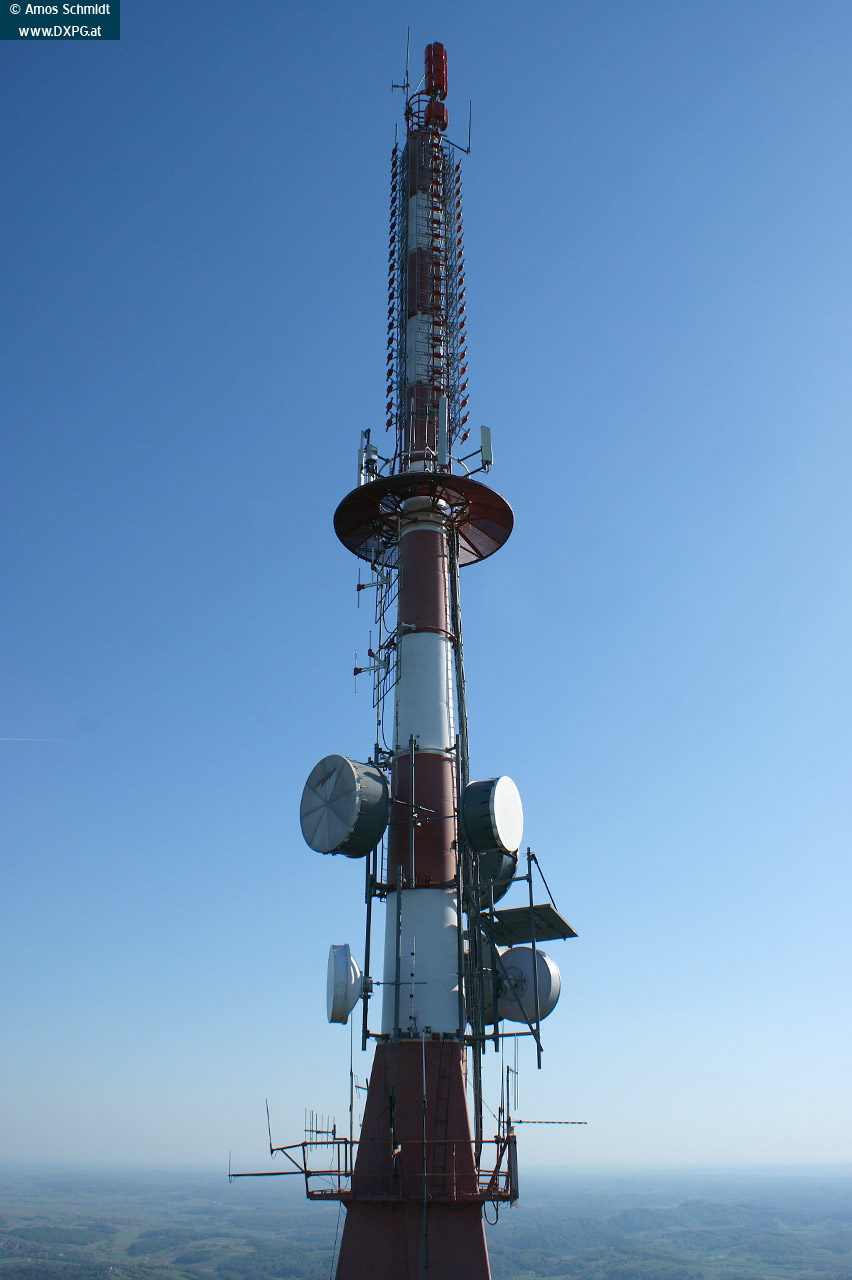

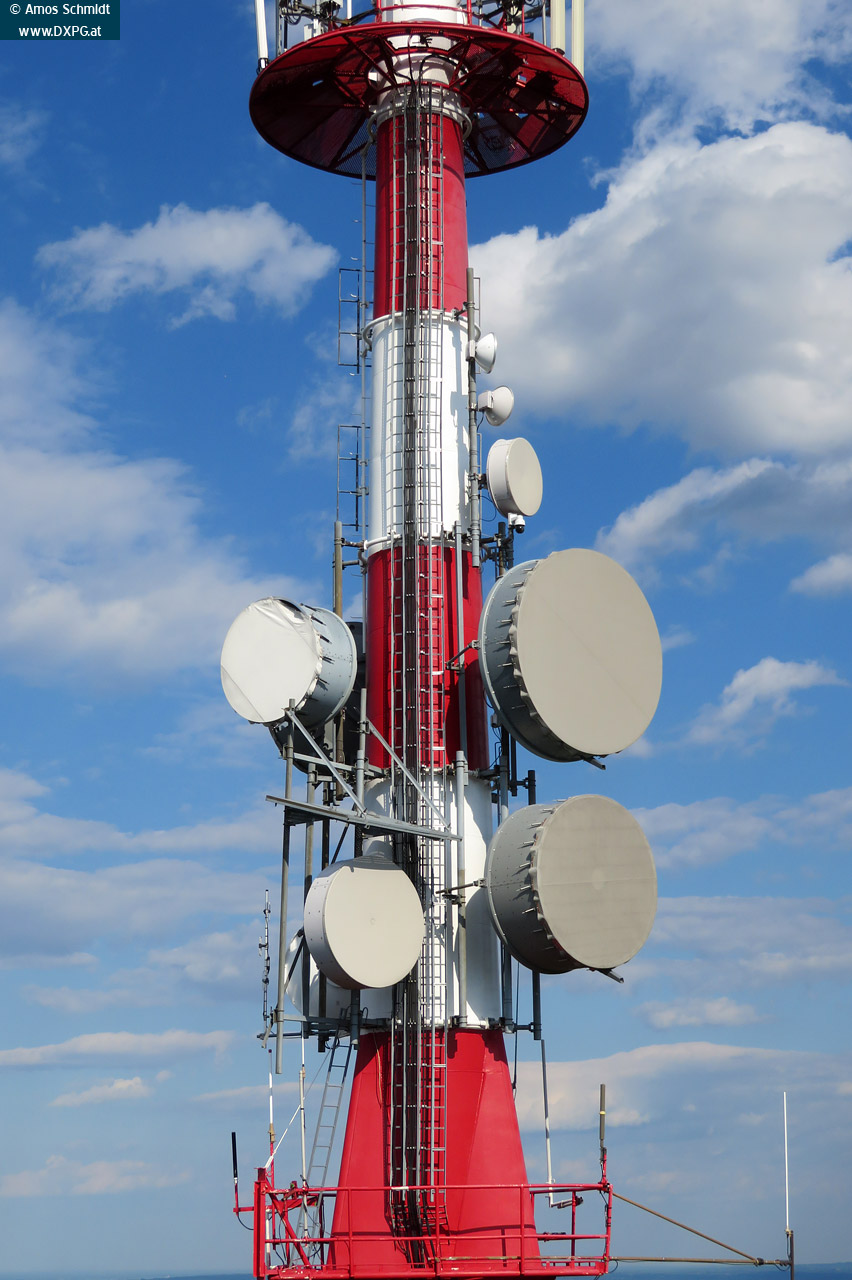

Der Sender Kalnik befindet sich auf dem höchsten Gipfel des Kalnik-Gebirges, dem 641 Meter hohen Vranilac. Da die Kalnik-Höhenzüge äußerst felsig und zerklüftet sind, und der Gipfel des Vranilac zu schmal ist, um dort einen Sendemast samt Sendegebäude aufzustellen, wurde für den Mast auf dem Gipfel ein Standort auf 636 Meter Seehöhe gewählt. Für das Sendegebäude ist dort jedoch kein Platz, daher führt eine spektakulär anmutende, ca. 40 Meter lange Stromleitung direkt vom Sendegebäude zum Sender. Das Senderhaus ist weiter südlich am Hang des Vranilac zu finden, eine asphaltierte Straße führt direkt zum Sendegebäude.

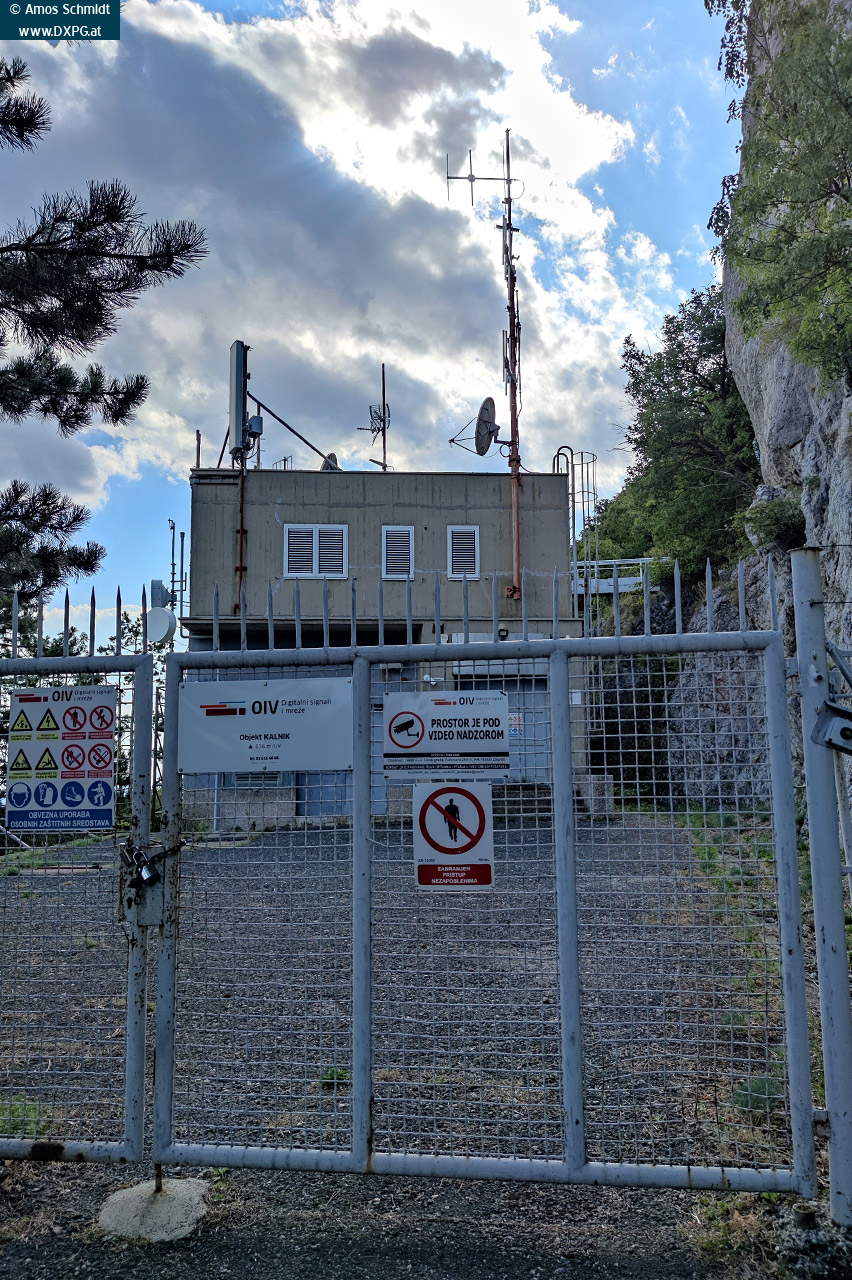

Die Anreise erfolgt über die Ortschaft Kalnik südlich des Berges, wo eine Straße zur alten Burg führt. Kurz vor dem Planinarski Dom zweigt eine Asphaltstraße links ab, sie ist mit dem Hinweis "TV Toranj" beschildert. Nach etwa 1 Kilometer erreicht man das Sendegebäude. Der Mast ist jedoch etwa 40 Meter höher gelegen, sehr steil oberhalb des Hauses auf dem Felsen.

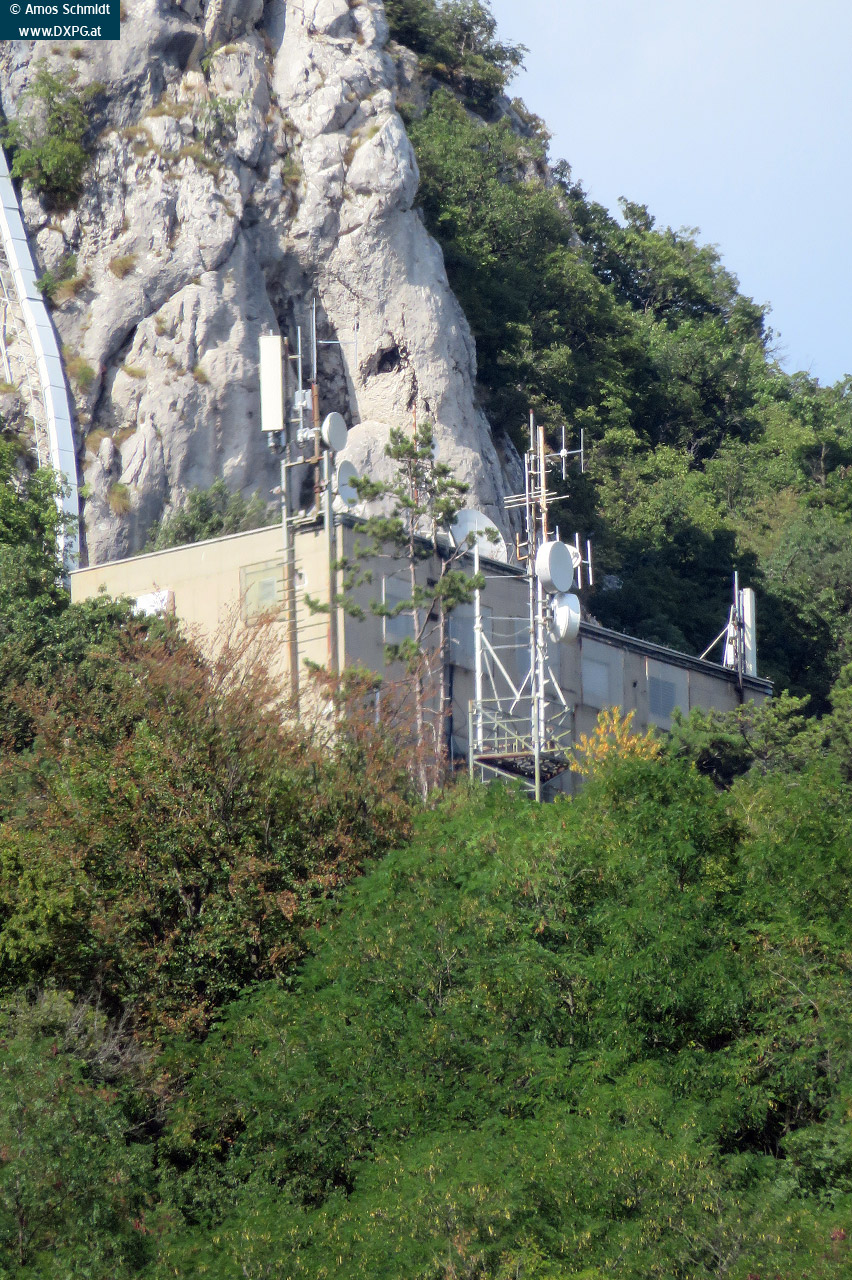

Auf dem Sendegebäude befinden sich auch die Sendeantennen der privaten Regionalsender Radio Koprivnica (RKC) und Radio Križevci. Aufgrund der direkten Abschattung durch den Berg sind diese Signale nördlich des Kalnik nicht empfangbar.

Die Reichweite der UKW-Signale ist durch die bestehende Richtstrahlung eingeschränkt. Richtung Süden und Osten gehen die Signale deutlich besser raus, während nach Norden und Westen kaum Signale durchkommen.

Koordinaten:
16° 27' 19" Ost / 46° 07' 52" Nord

Daten zum Sendemast:
Höhe über Meeresspiegel (HASL): 636 m
Schwerpunkt der UKW-Antennen (ANT): 40 m
HAAT: 500 m

Übertragene Programme

UKW
HRT-HR 1 - 90.80 MHz (15 kW)
Radio Koprivnica - 95.50 MHz (0,5 kW)
Radio Križevci - 96.60 MHz (0,5 kW)
HRT-HR 2 - 105.80 MHz (15 kW)
HRT-HR 3 - 107.80 MHz (15 kW)

TV (DVB-T)
OiV Mux A - Kanal 44 (13 kW)
OiV Mux B - Kanal 48 (13 kW)

Senderfotos:
Die Bilder wurden am 28. April 2012 aufgenommen.

Die Auflösung der großen Bilder beträgt 1280x852 bzw. 852x1280 Pixel. (Zum Vergrößern der Bilder auf das Thumbnail klicken!)





Der Kalnik von Südwesten aus gesehen (Dropkovec nahe Gornja Rijeka)
Der Kalnik vom Ivanščica aus gesehen

Bild 1 Bild 2 Bild 3

Bild 4 Bild 5 Bild 6

Bild 7 Bild 8 Bild 9
Bild 10 Bild 11
Bild 12 Bild 13
